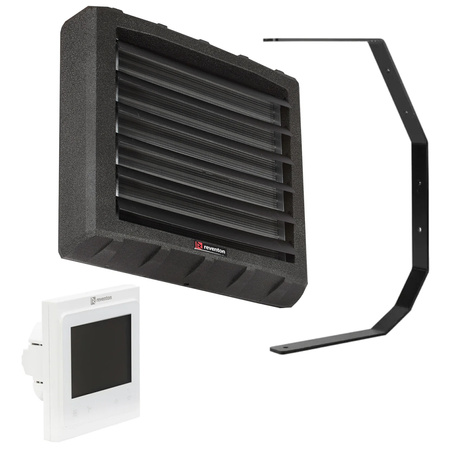

Zestaw Prestige HMI BMS HC50-3S Nagrzewnica + Konsola + Sterownik Programowalny HMI
Zestaw: Nagrzewnica wodna Reventon HC50-3S 230V, Konsola Obrotowa HC oraz Sterownik Programowalny HMI
Kompletny zestaw składający się z nagrzewnicy wodnej Reventon HC50-3S, konsoli obrotowej HC oraz sterownika programowalnego HMI. Rozwiązanie dedykowane do kompleksowego zarządzania systemami grzewczymi w obiektach przemysłowych i użytkowych.
Nagrzewnica wodna Reventon HC50-3S
Zakres mocy: 5,00 - 65,8 kW.
Obudowa: wykonana z polipropylenu spienionego (EPP), odpornego na wilgoć i trudne warunki środowiskowe, w pełni zdatnego do recyklingu.
Wentylator: stopień ochrony IP 54, zgodny z dyrektywą ErP 2015.
Wymiennik ciepła: modele z 1, 2 lub 3 rzędami wymienników.
Waga urządzenia: 20,5 kg.
Zastosowanie: hale produkcyjne, magazyny, pawilony handlowe, warsztaty samochodowe, garaże, szklarnie.
Sterowanie: kompatybilność z dedykowanymi akcesoriami umożliwia precyzyjną regulację i oszczędne użytkowanie.
Gwarancja producenta: 24 miesiące.
Dane techniczne:
Kod produktu: WHHC50-3S-2006
Moc urządzenia [kW]: (3 bieg/2 bieg/1 bieg) 49,8 / 45,2 / 34,6
Zakres mocy grzewczej [kW]: 5,00 - 65,8
Maksymalny przepływ powietrza [m3/h]: (3 bieg/ 2 bieg/ 1 bieg) 5000 / 4200 / 2600
Maksymalny zasięg powietrza [m]: 24
Ilość rzędów nagrzewnicy [szt.]: 2
Pojemność wodna [dm3]: 1,95
Maksymalna temperatura czynnika grzewczego [°C]: 120
Maksymalne ciśnienie robocze czynnika grzewczego [MPa]: 1,6
Średnica króćców przyłączeniowych [cal]: 3/4
Napięcie/Częstotliwość [V/Hz]: 230/50
Prąd znamionowy [A]: (3 bieg/ 2 bieg/ 1 bieg) 2,2/ 1,7/ 1,5
Obroty silnika [obr/min.]: (3 bieg/ 2 bieg/ 1 bieg) 1350/ 1200/ 750
Moc silnika [W]: (3 bieg/ 2 bieg/ 1 bieg) 480/ 350/ 280
Stopień ochrony IP: 54
Waga netto [kg]: 20,5
Głośność [dB]: (3 bieg/ 2 bieg/ 1 bieg) 62/ 57/ 51
Konsola Obrotowa HC
Przeznaczenie: element montażowy do nagrzewnic z serii HC.
Funkcja: umożliwia obracanie urządzenia w poziomie, co pozwala na dostosowanie kierunku przepływu powietrza do aktualnych potrzeb użytkownika.
Konstrukcja: trwała, zapewniająca stabilność i niezawodność.
Sterownik Programowalny HMI
Przeznaczenie: sterowanie pracą urządzeń wyposażonych w trójbiegowe silniki wentylatorów.
Funkcjonalności:
Automatyczne sterowanie pracą urządzenia w oparciu o zaprogramowaną temperaturę.
Możliwość podłączenia zewnętrznego czujnika temperatury (NTC 10K – w zestawie).
Sterowanie pracą siłowników zainstalowanych na zaworze regulacyjnym.
Integracja z systemem zarządzania budynkiem (BMS) dzięki protokołowi MODBUS i transmisji danych RS485.
Specyfikacja techniczna:
Zakres regulacji temperatury: 5°C – 35°C.
Dokładność regulacji: ±0,5°C.
Zasilanie/Częstotliwość: 230 V AC / 50-60 Hz.
Maksymalne natężenie: 5 A.
Warunki pracy: temperatura otoczenia od 0°C do 45°C.
Obudowa: o stopniu ochrony IP 20.
Wymiary: 86 x 86 x 13,3 mm.
Waga: 0,27 kg.
Zastosowanie zestawu
Zestaw dedykowany do zastosowań w obiektach przemysłowych i użytkowych, takich jak hale produkcyjne, magazyny, warsztaty, pawilony handlowe oraz inne przestrzenie wymagające precyzyjnego sterowania temperaturą i efektywnego ogrzewania.
Połączenie nagrzewnicy, konsoli obrotowej oraz sterownika programowalnego pozwala na zintegrowane zarządzanie systemem grzewczym, w tym:
Precyzyjną regulację temperatury.
Automatyzację pracy urządzenia.
Elastyczne ustawienie kierunku przepływu powietrza.
Zestaw zapewnia trwałość, wydajność oraz zgodność z nowoczesnymi systemami zarządzania budynkami.
